1.概述

      Z+F激光扫描仪数据获取速率最高可达101万点/秒，最高精度0.2mm精度很适合建筑物形变监测方面，它可以将被测物体三维以及颜色信息完整的记录下来，方便后期分析。

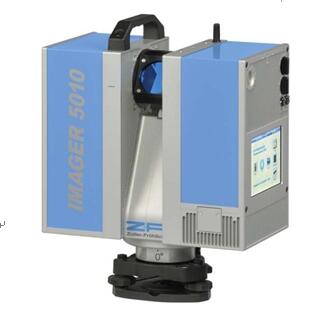

2、Z+F扫描仪简介
      Z+F扫描仪是从最可靠的相位式技术发展而来的高端设备，最大的特点就是扫描速度快、操作简单，能极大的提高扫描效率。它的原理是通过激光发射并反射回来的相位差以及扫描角度来确定被测物的三维信息的。且最短扫描距离仅仅为0.3m。

Z+F扫描仪突出特点如下：
测程187.3米
因为激光波长和测距系统的优越性，设备的测程为187.3m，这样测量距离使得Z+F广泛的应用建筑、考古、检测、制造等领域。
极高的扫描速率
凭借着每秒1016027个点的扫描速率，已经跻身于世界上最快的三维扫描仪的行列。
分辨率/质量
在极高的测量率的情况下有四种数据质量等级和七种分辨率可以设置。依据项目或测量物体的外形选择最佳配置，这样即使在比较远的距离下也能保持相当高的点密度。
极高的精度
作为以精度著称的相位式扫描仪，Z+F扫描仪一直保持的行业内最高精度，最高精度可达0.2mm。
320°×360°视野范围
水平360°垂直320°的视野范围做到全方位覆盖。

3.扫描方案概述
1、外业扫描
1）测量前期准备
仪器要求：扫描仪一套包括扫描仪主机（根据现场要求，选择相应型号的扫描仪）、电池、三脚架、反射片（标靶球）
人员安排：外业人员一组（具体根据现场负责情况而定）
2）外业数据采集
扫描需根据现场复杂情况对站点做出合理性选择，根据现场需要选择是否需要彩色点云数据。
2、内业数据处理
      将采集的数据进行内业预处理，生成三维点云数据。

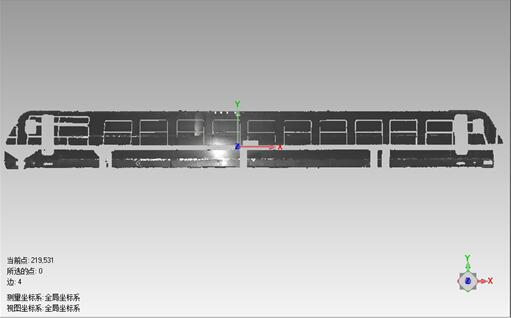

三维点云数据

3、成果输出

变形分析

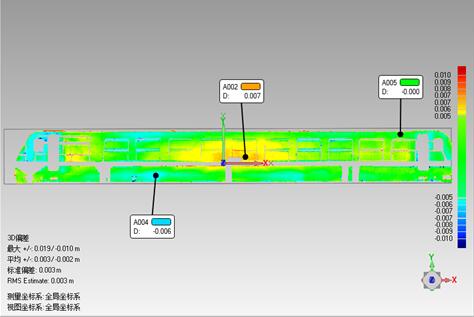

点位偏差

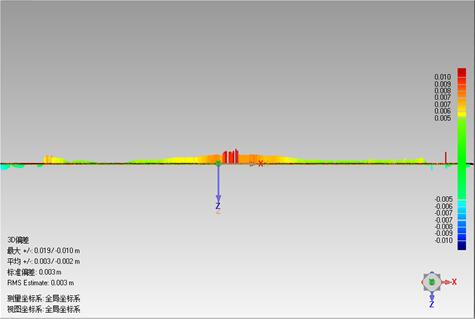

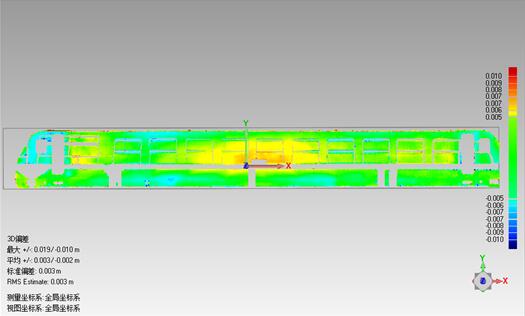

3D比较

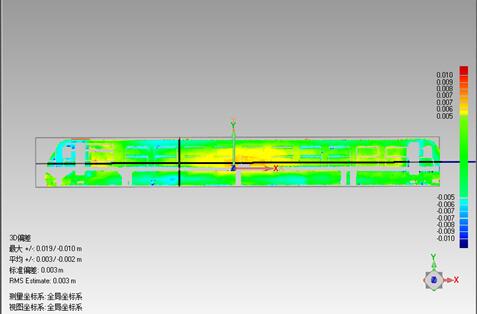

平面偏差

平面偏差

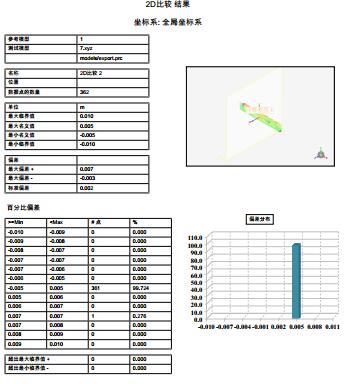

2D比较结果

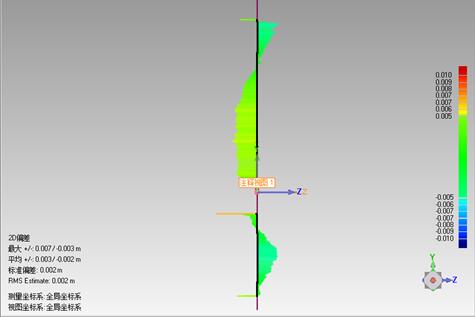

      可以取任意高度做切片，分析不同高度上的误差。对于我们把握整体偏差很有帮助。
